Les poulies
Dans la famille des poulies, nous distinguons 2 grandes familles : Les poulies trapézoïdales et les poulies dentées
Poulies trapézoïdales
Poulie trapezoidale
Différents types :
Différentes matières :
Plusieurs profils :
Existe en 1 ou plusieurs gorges
poulie - Poulie trapezoidale
- Poulie pré alésé
- Poulie pour moyeu amovible
- Poulie pour moyeu amovible « System P »
- Fonte
- Aluminium
- Profil Z/SPZ - Téléchargez la documentation associée
- Profil A/SPA - Téléchargez la documentation associée
- Profil B/SPB - Téléchargez la documentation associée
- Profil C/SPC - Téléchargez la documentation associée
- Profil D
Poulie variable à l'arrêt
Idéale pour tout problème d’adaptation de puissance, de débit et de ventilation.
Cette poulie à moyeu amovible permet d’effectuer la tension de la courroie dans le cas de montage à entre axe fixe. Le réglage s’effectue par quart de tour du flasque mobile sur son filetage.
2 types :
Plusieurs diamètres possibles : Ø93, Ø108, Ø120, Ø138, Ø160, Ø180, Ø200
poulie - Poulie variable à l'arrêt
- 1 gorge
- 2 gorges
Poulie POLY V
Faible diamètre d’enroulement, surface de contact importante, transmission de forts couples, vitesse linéaire élevée, réduction des vibrations font du système poulie/courroie poly V un système de montage performant.
Plusieurs profils disponibles :
Possibilité d’un grand nombre de diamètres de poulie
Nombre de dents allant de 4 à 20
poulie - Poulie POLY V
- Profil PJ
- Profil PK
- Profil PL
- Profil PM
Poulies dentées
Poulie synchrone HTD
Les avantages du montage poulie/courroie dentée HTD : entrainement positif sans glissement, absence de lubrification, large gamme de puissance, absence de tension élevée, gamme de vitesses étendues, vitesse angulaire constante, jeu de la denture minimum, rendement mécanique élevé, transmissions silencieuses
Différents types :
Poulie déterminée par :
Pas et largeur possible :
poulie - Poulie synchrone HTD
- Poulie pré alésé
- Poulie pour moyeu amovible
- Son nombre de dents
- Son pas (3M, 5M, 8M, 14M, 20M)
- Sa largeur
- Pas 3M : largeurs 6, 9 ou 15 mm
- Pas 5M : largeurs 9, 15 ou 25 mm
- Pas 8M : largeurs 20, 30, 50 ou 85 mm
- Pas 14M : largeurs 40, 55, 85, 115 ou 170 mm
- Pas 20M : largeurs 115, 170, 230, 290 ou 340 mm
Poulie synchrone Poly Chain
Les avantages du montage poulie/courroie dentée Poly Chain : performances optimales sur les transmissions à petite vitesse et à couple élevé, puissance transmissible considérablement augmentée, haute efficacité de transmission positive, pas d’entretien, réduction d’encombrement.
Existe en pas 8M et 14M.
poulie - Poulie synchrone Poly Chain
Poulie synchrone pas métrique
Transmission propre et légère pour de multiples applications, résistance à l’huile et plage d’utilisation de -40°C et à +80°C.
Poulie à moyeu plein en Aluminium
Existe en barreau denté
Différents profils :
Différentes largeurs possibles selon les profils :
poulie - Poulie synchrone pas métrique
- T2.5 : pas 2.5 mm
- T5, AT5 : pas 5 mm
- T10, AT10 : pas 10 mm
- T2.5 : largeurs 16 ou 20 mm
- T5, AT5 : largeurs 21, 27 ou 36 mm
- T10, AT10 : largeurs 31, 40, 47 ou 66 mm

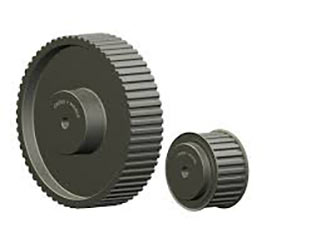

Poulie synchrone en cote pouce (Timing Belt)
Les avantages du montage poulie/courroie dentée au pas métrique : élimination du glissement, rendement élevé, économie d’entretien, gamme plus étendue de vitesse et de puissance, constance de la vitesse angulaire et tension réduite.
Différents types :
Poulie pouvant être exécutée en plusieurs matières :
Différents profils :
Différentes largeurs possibles selon les profils :
poulie - Poulie synchrone en cote pouce (Timing Belt)
- Poulie pré alésé
- Poulie pour moyeu amovible
- Alu, Acier, Fonte, plastique
- Existe en barreau denté
- MXL pas 0.08’’ (2.032 mm)
- XL : pas 1/5’’ (5.08 mm)
- L : pas 3/8’’ (9.52 mm)
- H : pas ½’’ (12.7 mm)
- XH : pas 7/8’ (22.22 mm)
- XXH : pas 1’ ¼ (31.75 mm)
- Pas MXL : largeur ¼ ou 3/8 pouce (MXL025 ou MXL 037)
- Pas XL : largeurs ¼ ou 3/8 pouce (XL025, XL037)
- Pas L : largeurs ½, ¾ ou 1 pouce (L050, L075 ou L100)
- Pas H : largeurs ¾, 1, 1 ½, 2 ou 3 pouces (H075, H100, H150, H200, H300)
- Pas XH : largeurs 2, 3 ou 4 pouces (XH200, XH300 ou XH400)
- Pas XXH : largeurs 2, 3, 4 ou 5 pouces (XXH200, XXH300, XXH400 ou XXH500)
